A hőszivattyúkról egyszerű(bb)en, 1. rész

Kaptam olyan visszajelzést, hogy túl hosszúak az írások, így most a hőszivattyús témát megpróbálom több részre osztva boncolgatni. Ez az első.

További részek:
Hőszivattyúk lélektana - folyamatban


Akkor csapjunk is bele a közepébe.
Szóval mindenkinek el szoktam mondani (aki kérdezi), hogy ez az egész hőszivattyúzás nem egy varázslat, vagy ördögtől való dolog, de ettől függetlenül pár dologra érdemes odafigyelni ezzel kapcsolatban, ami leginkább tervezési, és nem kevésbé használati kérdés, de ezekről később.

A rendszer nem túl bonyolult, és bár sokan hiszik, de nem a mai modern kor szüleménye. Az egész a hűtéstechnikában gyökeredzik. A hűtéstechnikával már az ókorban is foglalkoztak, az első hosszútávú jégtárolási megoldások írásos emlékei ebből a korból származnak. Az 1700-as évektől különféle kémiai eljárásokkal, leginkább sóoldatok használatával, alkalmaztak "mesterséges" hűtést.
De miért? A kérdés megválaszolásában a Termodinamika II. főtétele lesz a segítségünkre, amelynek több féle megfogalmazása létezik, de a lényeg a következő: A magára hagyott rendszerben az entrópia állandó, és kiegyenlítődni igyekszik. A magára hagyott rendszerben az energia mindig a magasabb energia szintről áramlik az alacsonyabb felé. Ezzel párhuzamosan a "törvény" azt is kimondja, hogy a folyamat természetes útján nem történhet visszafelé. Ezt, mint fizikai tényt, a természet ismeri is, így elindult, gőzerővel, a különféle hűtőgépek fejlesztése, mely képes lehet a hőenergiát "visszafelé" szállítani. Az 1800-as évek harmadától több működőképes hűtőgép is megjelent, illetve ekkor fektette le Nicolas Carnot is a róla elnevezett körfolyamat alapjait, mely egy idealizált ciklus, de a mai modern kompresszoros hűtőgépek mindegyikének alap gondolatát tartalmazza. A XIX. század végére pedig az ipari hűtőgépek elterjedése jelentős méreteket öltött. Természetesen, mint minden esetben, itt is a technikai fejlődés szabott határt a dolognak, így az 1900-as évek elejéig kellett várnunk, az első sorozat gyártott háztartási kompresszoros, majd abszorpciós hűtőszekrényre (ma is előszeretettel használják a szállodákban), illetve az 1930-as években feltalált freon márkanév alatt megjelent hűtőközeg család feltalálására.

Ez miért is fontos számunkra? Azért mert minden hűtőgép azonos módon működik: A hidegebb közegből hőt von el és leadja a melegebbnek (itt kell kiszaladni és ellenőrizni, hogy a hűtőszekrény háta vagy a legmodernebb típusok esetén az oldala, meleg-e...., ha minden jól működik, akkor igen), ez a kezdetektől fogva így van. Abban az esetben, ha számunkra a hideg energia a fontos, akkor hűtőgépről beszélünk, de amennyiben a meleg energia, akkor hőszivattyúról (milyen szép magyar kifejező szó, hőt szivattyúzunk egyik helyről a másikra). Ebből a szemszögből, mióta mechanikus vagy hő munkával működő hűtőgépek vannak, azóta léteznek hőszivattyúk is.
Sajnos ahhoz, hogy a hűtőkörök meleg energiát előállító képességét hatékonyan hasznosíthassuk mind a hűtéstechnikának, mind az épületgépészeti rendszereknek nagyot kellett fejlődniük. Így vagyunk képesek manapság akár 65°C-os vagy akár magasabb fűtővizet előállítani egy -20°C-on működő hőszivattyúval, és ipari berendezések esetén akár szélesebb hőmérséklet tartományokban is.

Mivel az általános hőszivattyú technikában (nem beszélünk az ipari berendezésekről) szinte kivétel nélkül a kompresszoros hűtés az elterjedt, így csak ezzel foglalkozunk. De hogyan is működnek ezek a hűtőgépek? És ami még lényegesebb, hogy lesz egységnyi munkából 3, 4 vagy 5-szörös hőtermelés? A dolog szintén nem mágia, kicsit hasonlít a több, mint 100%-os hatásfokú kondenzációs gázkazánokhoz (bár a jövőben nem lehet ilyen "vásárló megtévesztő" kijelentéseket tenni, de ezt a kérdést most nem nyitom meg), ahol a felhasználó a földgáz alsó fűtőértékéért fizet (szerencsére), de a készülék a felső fűtőértéken működik (kondenzációs technológia), ami pont a füstgáz vízgőz tartalmának hőtartalma, és így ingyenes. Tehát a vonatkoztatási alap az az energia amiért fizetek, akkor ha többet állítok elő, az 100%-nál nagyobb hatásfoknak adódik (ez látszólagos hatásfok többlet, a fenti vonatkoztatási rendszer miatt, és nem örökmozgó). Noh, a hőszivattyúknál is ez történik, csak nagyobb nagyságrendben.

Íme egy hőszivattyús kompresszoros körfolyamat elvi rajza:
(Nem akartam beszúrni egy körfolyamat rajzot, mert mindenkinek van ilyen, de talán a magyarázathoz kicsit hozzásegít.)


A körfolyamatot címszavakban részletezve: A kompresszor a beszívott hűtőközeg gőzt a kondenzációs nyomásra emeli, a hűtőközeg a kondenzátorban lecsapódva cseppfolyósodik és kondenzációs hőjét leadja, ezt követően az expanziós szelepen a hűtőközeg nyomása lecsökken, és ez a csökkent nyomású közeg az elpárologtatóban a párolgáshőjének megfelelő energiát vesz fel, végül a hűtőközeg visszatér a kompresszorba. A folyamat során a hőfelvétel alkalmával a hőforrás közeg hőmérséklete csökken, a hőfelvevő közegé pedig nő. A körfolyamat természetesen megfordítható, akkor hűtőgépről beszélünk. A rendszer működéséhez mechanikai munka szükséges, mely a kompresszort hajtja, így számunkra üzemeltetési költségként ennek a munkának a fedezése jelentkezik.
De hogy lesz ebből a beharangozott 3-5-szörös hőtermelés? Hát úgy, hogy a munkaközeg (a hűtőközeg) és a berendezés minden komponense úgy lett megválasztva és kifejlesztve, hogy a működési tartományban a párolgási és kondenzációs hője a kompresszorozási munkájának többszöröse legyen.
A rendszer működését a legkönnyebben a következő hasonlattal tudom szemléltetni:
Nem is olyan régen még szénnel fűtöttünk a lakásban. Namármost, az IFA sofőr a szenet leborította az udvaron, vagy csúszdán a pincébe. Ez a természetes folyamat, a szén magától nem tud felgurulni a lépcsőn, azt fel kell hordani a lakásba. A szerencsés nyertes vödrönként viszi fel a szenet, ő munkát végez, ebben az esetben ő a kompresszor. De jó eséllyel a felvitt szén, elégetve tovább és több hőt ad le a környezetének, mint szerencsétlen delikvensünk. A hőszivattyúknál természetesen semmilyen ilyen extrém hőfejlődés nincs, legalábbis üzemszerű állapotban nem szoktak ezek a gépek kigyulladni. De a párhuzam szerintem érthető, és az is belátható, hogy a rendszer jóságát, hatásfokás, COP-ját az szabja meg, hogy a szénszállítónk milyen hatékonysággal tudja a szenet felvinni, valamint hogy a pince és a lakás között hány emelet van.
Sarkítva a hőszivattyúnk jósága is ettől függ.... Milyen a hűtőkör hatékonysága és a két közeg energia szintje milyen messze van egymástól. Természetesen még sok egyéb is befolyásolja a berendezésünk hatásfokát, mint hűtőközeg választás, kompresszor és kompresszor technológia, szabályozási és fizikai paraméterek, de a lényeg ez.

Egyszóval, ha valaki azon gondolkodik, hogy hogyan működhetnek a hőszivattyúk gondoljon csak a hűtőszekrényére, vagy a klímájára. Ezen gépeknél a hűtési energia a fontos számunkra, de hogy ez működhessen mindegyik hőt is termel, a hőszivattyú ennek fordítottja. Természetesen ezek a csak hűtésre tervezett hűtőgépek fordított működésre bírva nem vagy csak korlátozottan alkalmasak hőszivattyús üzemre.
Az hogy mitől lesz egy hűtőgép hőszivattyú és milyen kritériumok várnak rá, azt a következő írásban fogom kifejteni.

Folyt. köv.



A sorozat részei:

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-1-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-2-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-3-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-4-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-5-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-6-resz.html


Kérdés esetén:

gabor.kun@hemanufaktura.com

A hőszivattyúkról egyszerű(bb)en, 6. rész: Hőszivattyút ... de milyet és kitől?

Amennyiben valaki már elkötelezte magát a hőszivattyú mellett, és nagyjából már azt is kigondolta, hogy milyen hőforrással és milyen fűtő-hűtő rendszerrel kombinálja, vagy legalább a tervezője adott ehhez támpontot, akkor már csak a kitől kérdése maradt.

Most azt hiszem kicsit magam ellen is fogok beszélni, de alapvetően természetesen cégünket ajánlom a kérdéses rendszer megtervezésére és telepítésére.
www.hemanufaktura.com, info@hemanufaktura.com

De mégis, ha valaki csak bolyong a rengetegben...
A legtöbben valamilyen ajánlás útján jutnak el egy gyártóhoz, valakik szimpla meggyőződésből, és vannak akik tényleg tanácstalanok.
Első és legfontosabb dolog, amit mondhatok, hogy kérdezzünk. Akár a tervezőnk, akár egy üzletkötő ajánl egy rendszert, ne legyünk restek kérdezni. Nem szégyen, ha nem tudunk mindent a témában, vagy akár teljesen tájékozatlanok vagyunk. A másik oldal minden nap ezekkel foglalkozik, így készségesen fog tudni segíteni a megértésben és döntésben. De azt ne feledjük el, hogy ezek mögött mindig üzleti érdek áll. Tehát, ha azt érezzük, hogy nem kapunk megfelelő vagy érthető választ a kérdésünkre, vagy "megvezetésnek" érezzük a beszélgetést, esetleg kioktatásban lesz részünk, akkor nem árt hallgatni a megérzésünkre, és távozni, vagy széles mosollyal végighallgatni, és az ajtón kilépve dobni minden információt. Az üzletkötőket sok esetben nem az optimális megoldás, hanem a legnagyobb árbevétel motiválja, ez sajnos egy hibás üzleti modell, próbáljunk mögéjük látni. Ha pedig egy tervező a hőszivattyúk gazdaságtalanságát sulykolja, lehet, hogy célravezetőbb szintén továbbállni, a hőszivattyúk ugyanis általánosságban (mármint a jobbak) nem gazdaságtalanok, csak esetleg bizonyos rendszerek és kialakítások, igények esetén.
Ha szükséges akár többszöri találkozó vagy egyeztetés alkalmával járjuk végig a kérdést, hiszen ha a berendezés igazán jó, akkor egy 20-25 évre szóló döntést kell meghoznunk.
Ha pedig volt egy előzetes elképzelésünk, akkor attól csak megalapozott indokok esetén térjünk el. Ha mondjuk az általunk favorizált hőforrás nem vagy csak nagyon körülményesen és drágán alakítható ki, vagy a megálmodott rendszer nem illeszkedik egy hőszivattyús hatékony megoldásba, vagy ellentétes a hőszivattyús rendszerek tulajdonságával.

A másik fontos dolog az ár. Nyilván a takarónknál tovább nem tudunk nyújtózni, de adott esetben érdemes lehet kicsit többet rászánni egy hatékonyabb, vagy megbízhatóbb rendszerre. Ebben a körben azt tudom tanácsolni, hogy ne csak pusztán a számokat nézzük. Egy olcsóbb berendezés, adott esetben automatikájában lehet kevesebb, mely külső egységek beépítését teheti szükségessé, míg egy drágább modell valószínűleg ezt gyári vezérlésben megoldja. Természetesen az előbbivel sincs gond, csak a rendszer költséghez ezt is hozzá kell kalkulálni. Érdemes a rendszerek műszaki tartalmát összehasonlítani, a hozzá adott kiegészítőkkel együtt. Például egy jobb hatásfokú rendszer, a bekerülési költség különbség egy jó részét le tudja az élettartama alatt dolgozni.
A műszaki tartalom elemzésénél fontos lehet az apróságokra rákérdezni, mint működési határ, az ahhoz tartozó paraméterek és COP-k.

- Apropó COP! Erről még azt hiszem nem beszéltünk részletesebben. A COP alap esetben egy olyan viszonyszám, mely egy munkapontban mért teljesítmény tényezőt mutat meg, a leadott hőenergia és a felhasznált villamos energia hányadosaként. Dimenzió nélküli, és a hőszivattyúknál mindig 1-től nagyobb szám. A fenti mondatban van egy fontos szó: egy munkapontban! Igen a COP alapvetően egy üzemviteli ponton határoz meg hatékonyságot, és az állapotok változásával akár jelentősen is változhat. Két berendezés összehasonlításakor célszerű néhány jellemző munkaponti COP-t megvizsgálni, de érdemes az úgy nevezett szezonális hatásfokokat (SCOP) is összehasonlítani, mely egy a hőszivattyú teljesítményéhez igazodó átlagos fűtési rendszer esetén állapít meg egy egész éves súlyozott átlagú hatásfokot több klímatechnikai terület szerint. Hazánkban az átlagos klíma tekinthető megszokottnak (létezik az átlagtól hidegebb és az átlagtól melegebb is). -

Tehát az összehasonlítást árgus szemekkel kell végezni, műszaki végzettségű vagy érdeklődésű beruházók előnyben. Ha a kérdések között azt érezzük, hogy kitérő válaszokat kaptunk, vagy magyarázkodásba torkollik a dolog, akkor ott valószínűleg valamit el akarnak hallgatni előlünk, mindenki kezelje ezt megfelelően.

Ha a fenti rostákon átmentek a versenyzők, és az üzletkötő vagy tervező is meggyőzött minket mindenről, és bízunk benne, hogy nem vagyunk átverés áldozatai (nem mintha lenne más lehetőségünk a bizakodáson kívül ;-) ), még érdemes pár pillantást vetni a cégre és a háttérre. Talán mind közül ez a legnehezebb kérdés.
És itt most magam ellen beszélek, hiszen mi is egy fiatal vállalkozás vagyunk, most 2024 év elején lassan 9 évesek, de 2010 óta foglalkozom elég behatóan a hőszivattyús és megújuló rendszerekkel, és büszkén mondhatok, hogy rengeteg visszatérő ügyfelünk is van. Ezen túl pedig elmondhatom, hogy hosszú távra kívánunk berendezkedni a piacon, úgy alakítottuk ki a beszállítói és szolgáltatási köreinket is, és jövőbeni terveink is ehhez igazodnak.
Szóval, sajnos a pályafutásom során nem egy és nem kettő olyan rendszerrel találkoztam, ahol a forgalmazó eltűnt, felszívódott, vagy csupán nem foglalkozik, vagy nem megfelelő minőségben foglalkozik az ügyféllel. Sajnos a beruházó szempontjából a vásárlással még nem ér véget egy rendszer karrierje (ahogyan egyébként nálunk sem). Ahhoz, hogy hosszútávon megfelelően működjön, kell egy jó háttér.
Ezért óva intenék mindenkit például a távol-keleti berendezésektől. Nem állítom, hogy mindegyik rossz minőségű, de könnyen kerülhetünk olyan helyzetbe, hogy túlságosan távol van a rendszergazda.
Érdemes rákérdezni a szerviz háttérre, a mikéntre, hogy hogyan épül fel a szerviz hálózat, milyenek a költségek, hogyan kezelik az ügyfeleket, milyen az alkatrész ellátottság, stb...
Mi például, minden ügyfelet saját szárnyaink alatt gondozunk, így tudjuk biztosítani, hogy a projekt előkészítésétől a teljes életút alatt biztos kezekben legyen és meglepetés mentesen működjön a rendszer.

Összefoglalva, tehát csak azt tudom javasolni, hogy kérdezni, kérdezni, kérdezni

Remélem tudtam némi támpontot vagy általános tájékoztatást adni a választáshoz.
Ha bármiben tudunk segíteni, bátran vegyék fel a kapcsolatot velünk. :-D



A sorozat részei:

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-1-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-2-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-3-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-4-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-5-resz.html

https://hemanufaktura.blogspot.com/2018/08/a-hoszivattyukrol-egyszerubben-6-resz.html


Kérdés esetén:

gabor.kun@hemanufaktura.com



A hőszivattyúkról egyszerű(bb)en, 4. rész: Talajhő-víz hőszivattyúk

A hőforrások következő nagy csoportja, illetve egészen konkrétan két csoportja, a talajhő-víz rendszereké. Ezekben a rendszerekben két megoldásról beszélhetünk, talajszondáról és talajkollektorról.



A talajszondás berendezések gyakorlatilag a legstabilabb rendszerek. Lehetőség van passzív hűtés (kompresszor munka nélküli hűtés) kialakítására, és jellemzően össz energetikai szempontból a legjobb rendszereknek minősülnek. A hőforrás kialakítás költsége itt a legnagyobb, az engedélyeztetés, tervezés és fúrás költsége nagyságrendben a berendezés árával vetekszik. Azonban, már csak a stabilitása miatt is, ha geológiai adottságok (és a költségvetés) megengedik, ezt szoktuk javasolni.
A talajszondás rendszerek esetén úgy nevezett zárt szondákat helyeznek el függőleges (vagy ahhoz közeli) helyzetben, egymástól 6-7 méterre (egyéb műtárgyaktól sugártávolságra), kb. 2,5-3,5 méteres hatósugárral. A szondák általános mélysége nálunk 100 méter, de lehetőség van ettől rövidebb kialakításra is, akár kevesebb, mint 20 méteres mélységben is (ezek az úgy nevezett sekély szondák).
Ezen mélyebb talajrétegben a hőmérséklet szinte állandó, egészen pontosan nagyon lassan és csak kis mértékben változik, a mélységgel arányosan egyre lassabban és egyre kisebb mértékben. Az országos átlagos hőmérséklet +12°C körül mozog. A mélység növekedésével egyre kisebb hatása van a talajrétegre a felszínnek (felszíni hőmérséklet és napsugárzás), és egyre nagyobb hatása van a maghőmérsékletnek (természetesen meglehetősen kis léptékben).
A szondák, kialakításukat tekintve műanyag "U" csövek, furatonként 1 vagy 2 pár. A furat és a cső közötti térfogatot tömedékelő anyaggal töltik ki, mely egyrészt a jobb hőátadást segíti elő, másrészt pedig a különféle (általában vízzáró rétegekkel határolt) kőzetrétegek közötti anyagmozgást gátolják meg, ami jellemzően rétegvíz szokott lenni. Az így kialakított hőcserélő csöveinek belsejében általában fagyálló közeg kering, ritkábban tiszta víz.
Az általános magyarországi viszonyokat tekintve a kinyerhető fajlagos teljesítmény 50W/m, vagyis egy normál 100m-es szonda 5kW hőszivattyús teljesítményt tud kiszolgálni. Természetesen ez nagyban függ a talaj típusoktól, a különféle rétegvizektől, az alkalmazott technológiától, tömedékeléstől, és természetesen a használattól.
A talajszondás rendszerek hosszútávú stabilitása érdekében érdemes minden a felszínen keletkezett hőenergiát "visszapumpálni" a talajba, például hűtési rendszer alkalmazásával. Illetve nyugaton nem ritka a napkollektoros rendszerek kötelező hulladékhő visszatáplálásának az előírása, mely mind-mind az alsó talajrétegek jobb regenerálódását segíti.

A másik lehetőség egy ritkán használt megoldás, a horizontális talajkollektoros rendszer. Ez hazánkban nem elterjedt, általában a nagy földmunkától és a kétséges teljesítménytől (leginkább a passzív hűtési teljesítménytől) ijednek meg a beruházók, pedig a rendszer viszonylag kezelhető költségekkel megvalósítható.
Ebben az esetben a telepítési telek területén helyeznek el egy úgynevezett kollektor mezőt, ami gyakorlatilag a felső földterület becsövezését jelenti. Itt már egyértelműen egy közvetett napenergia hasznosításról beszélhetünk.

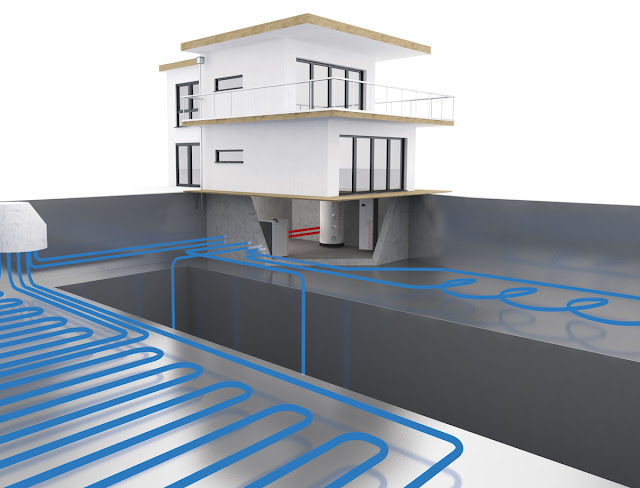

A kialakítás tekintetében többféle megoldás létezik, de talán a legelterjedtebbek az egyenes csöves, vagy hárfa kialakítás. Ebben az esetben a fagyhatár alatt 30-50cm-rel kb. 1,2-1,5 méter mélyen (vagy némileg még mélyebben) fektetik a kollektor csöveket, egymástól 0,5-1,0 méter távolságra.
